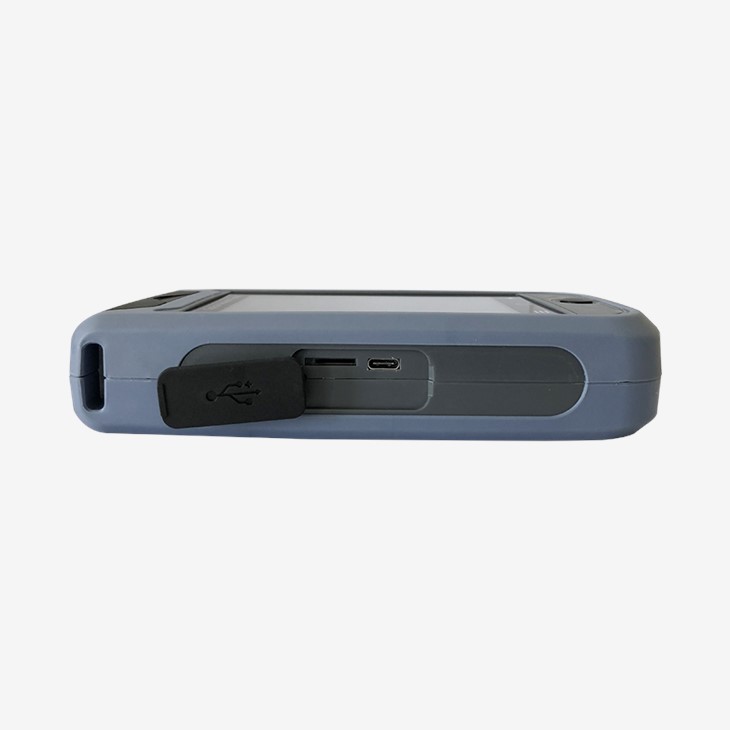

12 in 1 미니 OTDR 1310/1550nm 26/24db

모델

ST3200F-A

ST3200F-B

ST3200F-C

ST3200F-D

ST3200F-E

형

G.652 SM

파장

1310/1550±20nm

1310/1550±20nm

1310/1550±20nm

1625nm

1650nm

다이나믹 레인지

24/22dB

22dB

26dB/26dB

24dB

32/30dB

22dB

22dB

이벤트 블라인드 존

2.5m

ATT 블라인드 존

8m

테스트 범위

500m/1km/2km/4km/8km/16km/32km/64km/100km

펄스 폭

3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us

범위 의 정확도

± (1m+샘플 간격 +0.005% ×테스트 거리)

선형성

≤0.05dB/dB

샘플 포인트

16k~128k

샘플 해상도

0.05m~8m

손실 해결

0.001dB

손실 임계값

0.20dB

범위 해상도

0.001m

굴절률

1.00000-2.00000

반사 정확도

±3dB

파일 형식

SOR 표준 파일 형식

손실 분석

4점 방법/5점 방법

레이저 안전 수준

클래스 II

커넥터

FC/UPC (교환 가능한 SC°ST) 또는 SC/APC

재생 빈도

3Hz(타이핑)

멀티태스킹

지원

OPM

LS

RJ45 케이블 길이

웨이브 레인지

800nm~1700nm

파장

OTDR과 동일

테스트 거리

≥300m

테스트 범위: -70~+10dBm/

-50~+26dBm

레이저 타입

FP - LD

다른

힘

≥-5dBm

디스플레이: 4.3 인치 800×480 IPS TFT - LCD

멀티 터치 정전 용량 터치 스크린

해상도

0.01dB

안정성 cw, ±0.5dB / 15 분 (예열 후 15 분)

불확실

±5%

FC/UPC (교환 가능한 SC, ST)

전원 공급 장치: AC/DC 어댑터 입력:100V~240V, 50/60Hz, 0.6A

출력: 5v 2A 리튬 배터리:3.7V,4000mAh

주파수 식별

CW/270/330/1k/2kH(내부 LS 사용)

모드: CW/270Hz/330Hz/1kHz/2kHz

커넥터

유니버설 FC/SC/ST

웨이브 인식

지원

배터리 작동

연속 테스트> 12시간

웨이브 인식

지원

광학 손실 테스트

데이터 스토리지

8GB, ≥20,000 곡선

VFL

파장

LS와 동일

데이터 인터페이스

USB 타입 C

파장

650nm±20nm

IL 테스트

지원

작업 온도

-10°C~+50°C

출력 전력

≥10mW

RJ45 케이블 트래커

보관 온도

-40°C~+70°C

모드

CW/1Hz/2Hz

모드

디지털 추적

상대 습도

0〜95% 비응축

커넥터 FC/UPC(교환 가능한 SC ST)

거리

≥300m

무게

≤0.5kg

안전 수준

클래스 III

온라인/라인 쌍 추적 지원

크기

173mm × 109mm × 45mm
