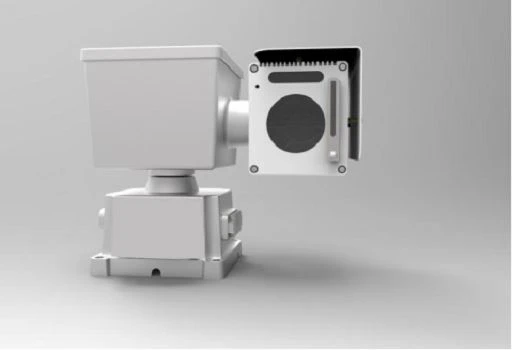

전력망 모니터 시스템

비디오 카메라

채널, 야간 투시경

채널 카메라는 1600만 화소 초선명 카메라를 사용합니다.

야간 투시경 카메라는 {{0}메가픽셀 별빛 수준의 저조도 카메라를 사용합니다.

광학 줌

광학 줌: 표준 20배(선택 사항, 자세한 내용은 선택 사항 표 참조)

유효 픽셀: 200만

내려다봐

옵션, 1600만 화소 초선명 카메라

윤태

수평 방향: 360도 다중 회전 무한 위치

수직 방향: -90도-플러스 90도

256개의 사전 설정 위치

지원 와이퍼

사진 수집 방법

간격 시간 자동 설정/사진 수동 캡처 지원

저장

TF 카드 추가(선택 사항, 자세한 내용은 옵션 표 참조)

안테나

내장 안테나

GPS

지원 GPS, Beidou 포지셔닝

의사 소통 방식

2G/3G/4G 무선 전송은 China Telecom, China Unicom 및 China Mobile의 적응을 충족하기 위해 채택되었습니다. 3사 사업자의 2G, 3G, 4G 네트워크를 지원하며, 현장 여건에 따라 사업자를 선택할 수 있다.

암호화 칩

(선택 사항, 자세한 내용은 선택 사항 표 참조)

모니터링 주기

프론트 엔드 분석 사진 간격은 기본적으로 5분이며 기본 시간 반환은 1시간이며 샘플링 기간은 자유롭게 설정할 수 있습니다. 장치가 사진을 찍은 후 프런트 엔드 분석, 숨겨진 위험 식별이 즉시 반환되고 숨겨진 위험이 정기적으로 반환되지 않습니다.

카메라 조정 기능

라인 방향에 따라 모든 방향으로 수동 조정 가능

MTBF

크거나 같음30000h

확인 및 디버그

기계를 분해하지 않고 검사 및 디버그 가능

보호 수준

IP67

장비 품질

5kg 이하(태양광 패널 및 브래킷 제외)

전원 공급 장치

태양 전지판 및 배터리(선택 사항, 자세한 내용은 선택 사항 표 참조)

전력 소비

온라인 상태에서 평균 정적 소비 전력은 {{0}}.04W, 평균 획득 전력 소비는 0.74W, 피크 소비 전력은 9.9W입니다.

메인 프레임 재질

알루미늄 합금

작동 온도

-40 학위-플러스 70도

상대 습도

5%-100% 상대습도

기압

55kPa-106kPa

전체 기계의 설계 수명

8년 이상

확장 가능한 기능

프런트 엔드 분석

(선택 사항, 자세한 내용은 선택 사항 표 참조)

타워 틸트

(선택 사항, 자세한 내용은 선택 사항 표 참조)

보조 엔진

(선택 사항, 자세한 내용은 선택 사항 표 참조)

온도 측정 모듈

(선택 사항, 자세한 내용은 선택 사항 표 참조)

소리 및 빛 경고

(선택 사항, 자세한 내용은 선택 사항 표 참조)

처짐

(선택 사항, 자세한 내용은 선택 사항 표 참조)

진동, 춤

(선택 사항, 자세한 내용은 선택 사항 표 참조)

누설 전류

(선택 사항, 자세한 내용은 선택 사항 표 참조)

미세기상학

(선택 사항, 자세한 내용은 선택 사항 표 참조)

광학 줌

20배 별빛 야간 투시경 지원, 30배, 40배

전원 모듈 사양

12.8V30AH 철 리튬 플러스 60W18V 태양광 패널

12.8V30AH 철 리튬 플러스 30W18V 태양광 패널

TF 카드

16G, 32G, 64G, 128G 옵션

암호화 칩

옵션: CLP Puhua 암호화 칩; B 인터페이스와 State Grid의 암호화 요구 사항을 충족하는 NARI 암호화 칩, NVR

프런트 엔드 분석

ICT 프런트 엔드 분석 모듈(소프트웨어 가속 모듈) 옵션

Baidu 프런트 엔드 분석 모듈(소프트웨어 가속 모듈) 옵션

스마트 코어 프런트 엔드 분석 모듈(하드웨어 가속 모듈) 옵션

Huawei 프런트 엔드 분석 모듈(하드웨어 가속 모듈) 옵션

타워 틸트

기울기 측정 범위: 이중 축 {0}}도 ~ 더하기 1{10}}도(선택사항 -30도 ~ 더하기 30도, -60도 ~ 더하기 60도 또는 { {6}}도 ~ 플러스 90도 ); 기울기 측정 오류: ±0.05도 이하 ; 기울기 측정 분해능: ±0.01도

보조 엔진

카메라 픽셀: 일반 커서에는 800만 픽셀이 장착되어 있습니다. 1600만 화소 일반 광 카메라, 200만 화소 야간 투시 카메라(옵션)

미세기상학

온도 측정 범위: -30도-플러스 85도 ; 측정 정확도: ±0.5도 ; 해상도: 0.1도 ;

습도 측정 범위: 0-100 퍼센트 ; 측정 정확도: ±4% RH; 해상도: 1% RH;

기압 측정 범위: 450hPa-1060hPa; 측정 정확도: ±0.3hPa; 해상도: 0.1hPa;

풍속 측정 범위: 0-75m/s; 측정 정확도: ±(0.3 + 0.03V) m/s; 해상도: 0.1m/s;

풍향 측정 범위: 0-360도 ; 측정 정확도: ±3도 ; 해상도: 0.5도 ;

강우량 측정 범위: 0-4mm/min;   measurement error: ±0.4mm (when ≤10mm); ±4% (when >1{1}}mm); 해상도: 0.2mm;

조도 측정 범위: 0-65535럭스; 측정 정확도: ±7%

와이어 온도 측정 모듈

온도 측정 범위: -55도-플러스 125도 ; 온도 측정 오류: 0.5도 이하 ; 온도 측정 분해능: 0.1도 ;

와이어 처짐

측정 범위: 처짐 0-200m; 바람 편차: -90도-플러스 90도 ;

측정 오류: 처짐 2% 이하 ; 바람 편차 0.1도 이하 ;

측정 분해능: 처짐: {{0}}.1m; 0.1도 ;

산들바람

주파수 모니터링 범위: 0-150Hz; 진폭 모니터링 범위: 0-1.3mm(PP);

주파수 측정 분해능: {{0}}.1Hz; 진폭 측정 분해능: 0.1mm;

철사 질주

측정 범위: 진폭 0m-1{1}}분; 주파수 0.1Hz-5Hz;

진폭 측정 분해능: {{0}}.1m; 주파수 측정 분해능: 0.1Hz;

누설 전류

누설 전류 측정 범위: 10uA~100mA;

누설 전류 측정 정확도: 1% ;

측정 포인트 수: 절연체 스트링 1~6개;

소리 및 빛 경고

경보음이 들릴 수 있고 음성 내용이 200m 떨어진 곳에서 명확하게 구별될 수 있고 명백한 빛을 볼 수 있다는 요구 사항을 충족합니다.
