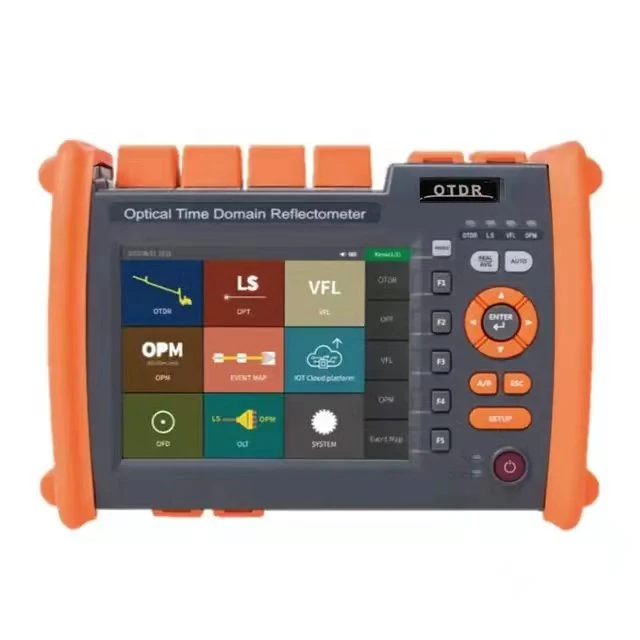

1310/1550nm 32/30db 스마트 OTDR 다기능 테스트
광학 파워 미터 VFL 광원과 SENTER ST3200D OTDR
ST3200D OTDR이 할 수 있는 일은 무엇입니까?
단일 모드 광섬유용 1310/1550nm 26/24db OTDR 테스트
OPtical 파워 미터
VFL
레이저 소스
이벤트 맵(iOLM)
USB 기능
모델 | ST3210% |
OTDR | |
섬유 타입 | G.652 |
파장 | 1310nm±20nm/1550nm±20nm |
다이나믹 레인지 | 32dB/30dB |
이벤트 블라인드 존 | 1m |
ATT 블라인드 존 | 6m |
테스트 범위 | 500m/1km/2km/4km/8km/16km/32km/64km/12 8km/256km |
펄스 폭 | 5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/800ns/800ns/1000ns/3000ns/5000ns/5000ns/8000ns/8000ns/8000ns/8000ns/8000ns/8000ns/10000ns/20000ns |
범위 의 정확도 | ±(0.75m+ 샘플 간격 +0.005% x 테스트 거리) |
손실 정확도 | ±0.05dB/dB |
샘플 포인트 | 16k〜256k |
샘플 해상도 | 0.05m~16m |
반사 정확도 | ±3dB |
파일 형식 | SOR 표준 파일 형식 |
손실 분석 | 4점 방법/5점 방법 |
레이저 안전 수준 | 클래스 II |
재생 빈도 | 3Hz(타이핑) |
데이터 스토리지 | 내부 스토리지：100M (<3000 curves)="">；외부：4G 비트 |
커넥터 | FC/UPC(교환 가능한 SC、ST) |
데이터 인터페이스 | USB、미니 USB、10M/100M 이더넷 포트 |
OPM | |
파장 범위 | 800nm~1700nm |
커넥터 | 범용 조인트 FC/SC/ST |
테스트 범위 | -50dBm〜+26dBm |
불확실 | ±5% |
교정 파장 | 850nm/980nm/1300nm/1310nm/1490mn/1550nm/1625mnm/1650nm |
LS | |
파장 | OTDR 출력 파장과 일치 |
출력 전력 | ≥-5dBm |
착실 | CW, ±0.5dB/15분 (부팅 시열 15분 후 테스트) |
커넥터 | FC/UPC(교환 가능한 SC、ST) |
VFL | |
파장 | 650nm±20nm |
출력 전력 | ≥2mW |
모드 | CW/lHz/2Hz |
커넥터 | FC/SC/ST |
다른 | |
전시 | 5.6 인치 컬러 LCD + 터치 스크린 |
전원 공급 장치 | AC/DC 어댑터：입력：100V〜240V, 50/60Hz, 0.6A 출력：12V-19V, 1.5A 리 배터리：7.4V, 5200mAh |
배터리 작동 시간 | ≥10h |
작동 온도 | -10°C〜+50°C |
보관 온도 | -40°C〜+70°C |
상대 습도 | 0〜95%, 응축이 아닌 |
무게 | ≤1.2kg |
크기 | 208/mmx 110mmx56mm |
