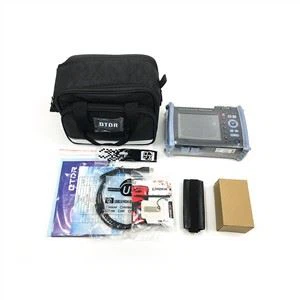

OTDR 1310/1550NM 26/24db 와 RJ45 테스트

모델

ST3200F-A

ST3200F-B

ST3200F-C

ST3200F-D

ST3200F-E

형

G.652 SM

파장

1310/1550±20nm

1310/1550±20nm

1625nm

1650nm

850/1300nm(SM)

다이나믹레인지

26dB/24dB

32/30dB

22dB

22dB

22/24dB

이브nt블라인드존

2.5m

ATT 블라인드존

8m

테스트 범위

500m/1km/2km/4km/8km/16km/32km/64km/100km

펄스 폭

3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1us/2우리/3우리/5우리/8우리/10우리/20우리

정밀

± (1m+샘플 간격+0.005%×테스트 거리)

선형성

≤0.05dB/dB

샘플 포인트

16k~128k

샘해상도

0.05m~8m

손실 해결

0.001dB

손실 임계값

0.20dB

범위 해상도

0.001m

굴절률

1.00000-2.00000

반사 Acc

±3dB

파일 형식

SOR 표준 파일 형식

손실 분석

4점 방법/5점 방법

레이저 안전

클래스 II

커넥터

FC/UPC(교환 가능한 SC、ST) 또는 SC/APC

재생 빈도

3Hz(Typ.)

멀티태스킹

지원

OPM

LS

RJ45 케이블 길이

웨이브 레인지

800nm~1700nm

파장

동일OTDR

테스트 거리

≥300m

테스트 범위:-70~+10dBm/

-50~+26dBm

레이저 타입

FP -LD

다른

힘

≥-5dBm

전시：4.3인치 800×480 IPS TFT - 액정 디스플레이터치 스크린

해상도

0.01dB

안정성 cw,±0.5dB / 15 분

(이후1예열 5분)

불확실

±5%

FC/UPC(SC,ST 이용 가능)

전원 공급 장치: AC/DC 어댑터

나는nput:100V ~240V, 50/60Hz, 0.6A

출력:5v 2A리튬 배터리:3.7V,4000mAh

주파수 아이덴

CW/270/330/1k/2kH

CW/270Hz/330Hz/1kHz/2k

커넥터

유니버설 FC/SC/ST

물결R에코그 ()

지원

배터리 작동

연속 테스트> 12시간

웨이브 렉고그

지원

광학 손실 테스트

데이터 스토리지

8GB,≥20,000개의 커브

VFL

파장

같은LS와 함께

데이터 인터페이스

USB 타입 C

파장

650nm±20nm

IL 테스트

지원

작업 온도

-10°C~+50°C

출력 전력

≥10mW

RJ45케이블 트래커

보관 온도

-40°C~+70°C

모드

CW/1Hz/2Hz

모드

디지털 추적

상대 습도

0〜95%응축외

커넥터 FC/UPC

거리

≥300m

W8

≤0.5kg

안전 수준

클래스 III

온라인/라인 페어트래커 지원

크기

173mm×109mm×45mm
