가공선 분산 결함 위치 모니터링 장치
분산형 고장 위치 감시 시스템은 전송선로를 따라 분산된 고장 감시 단자를 활용하여 고장 순간의 진행파 전류, 진행파 통과 시간 및 반사 시간을 얻습니다. 이 데이터는 무선 통신 기술을 통해 시스템 플랫폼으로 전송되어 오류 위치를 정확하게 파악합니다. 또한 지능형 식별 기술을 사용하여 오류 파형 특성을 분석하고 오류가 낙뢰 요인으로 인한 것인지 비{2}}낙뢰 요인으로 인한 것인지 식별합니다. 오류가 낙뢰-로 인해 발생한 경우 시스템은 "백 플래시오버 오류 또는 차폐 오류 오류"를 추가로 구분할 수 있으며 진단 결과는 즉시 직원에게 통보됩니다.
효과 쇼:
1. 설치 효과
2.플랫폼 효과

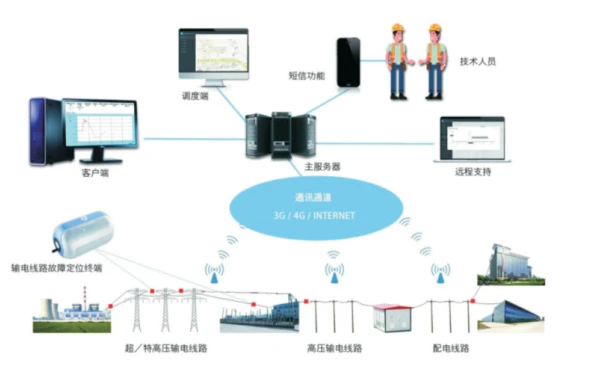

작동 방식:
터미널 레이어:
지능형 오류 모니터링 터미널을 사용하여 오류 발생 시 진행파 전류, 진행파 통과 및 반사 시간을 확보하고 예비 분석을 수행하며 중복 데이터를 필터링합니다.
네트워크 계층:
무선 통신 기술을 사용하여 데이터를 시스템 플랫폼으로 전송하고 오류 위치를 정확하게 파악합니다.
운영 및 유지 관리 플랫폼 계층:
지능형 식별 기술을 사용하여 오류 파형 특성을 분석하고 오류가 낙뢰 또는 기타 요인으로 인해 발생했는지 여부를 식별합니다.
제품 설명
기술적인 매개변수:
|
분산형 고장 위치 모니터링 장치 |
|
|
전류 센서 대역폭 |
1kHz~10MHz |
|
샘플링 주파수 |
진행파 전류 샘플링 주파수: 2MHz-10MHz |
|
노동 주파수 전류 샘플링 주파수: 2kHz 이상 |
|
|
측정 범위 |
이동 전류 측정 범위: 1A-5kA |
|
이동 전류의 연속 기록 시간: 1000us 이상 |
|
|
산업용 주파수 전류 측정 범위: 10A-15000A |
|
|
산업용 주파수 전류 연속 기록 시간: 500ms 이상 |
|
|
측정 정확도 |
진행파 전류 측정 정확도: 5% 이하 |
|
산업용 주파수 전류 측정 정확도: 5% 이하 |
|
|
시스템 시간 교정 정확도: 0.1μs 이하 |
|
|
작업 전력 요구 사항 |
최소 시작 전류 20A 이하 |
|
외관구조 |
모니터링 장치는 비, 습기, 부식, 진동, 번개, 전자기 간섭 및 기타 성능을 갖춘 강력한 환경 적응성을 가지고 있습니다. |
|
모니터링 장치는 쉘의 IP65 보호 수준 요구 사항을 충족합니다. |
|
|
모니터링 장치의 쉘은 금속 알루미늄으로 만들어져 500kV 전압 수준의 코로나 방전 요구 사항을 충족합니다. |
|
|
모니터링 장치는 다양한 유형의 도체에 적용 가능합니다. |
|
|
최소 결함 간격 |
3초 미만의 짧은-시간 연속 오류 간격 시간을 포착합니다. |
|
평생 요구 사항 |
Maintenance-free time: >5년 |
|
무게 |
무게 5Kg 미만 |
